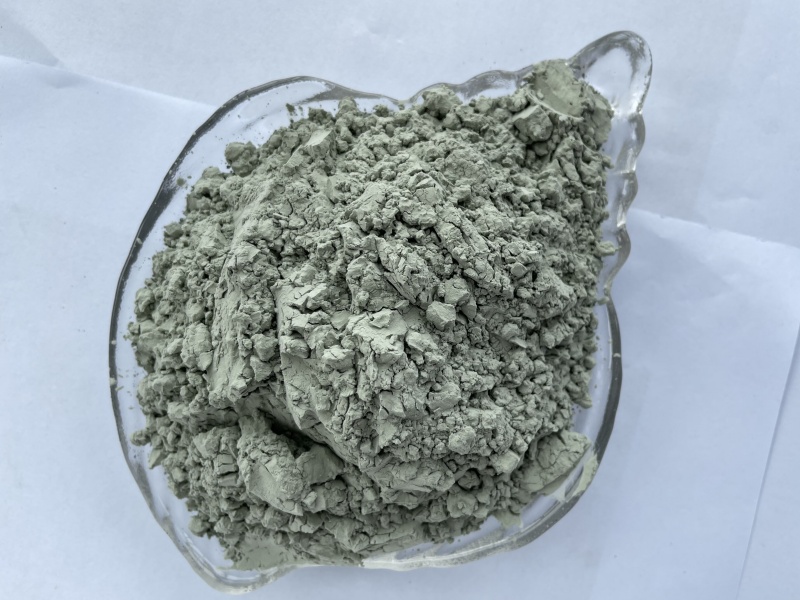

说起绿碳化硅微粉这玩意儿，在磨料圈混的应该都不陌生。这绿莹莹的粉末，看着不起眼，可它身上带着的"硬核"本事，这几年可是越来越被人看重了。今天就跟大伙儿聊聊，这东西到底有啥过人之处，往后又能往哪些方向发展。

先说说它硬到什么程度。 绿碳化硅的莫氏硬度能达到9.4到9.5.显微硬度3300公斤每平方毫米左右。啥概念呢?在磨料里头，它仅次于金刚石、立方氮化硼和碳化硼这几个"大哥"，比刚玉还要硬一截。这硬度就决定了它的切削能力特别强，碰上硬茬子不怵。而且这东西化学性质稳定，耐酸碱，导热性能也好，熔点能到2250°C以上，算是磨料里的"全能选手"。

第二个特点，是纯度高、杂质少。 绿碳化硅是用优质石油焦和硅石，加食盐作添加剂，在电阻炉里2200°C以上高温炼出来的。出来的结晶是绿色的、半透明的六方晶体，碳化硅含量一般在98.5%以上，高的能到99%以上。铁、碳这些杂质控制得很严，这就保证了用它加工的时候不会污染工件表面。

第三个特点，是颗粒形状好、粒度分布集中。 现在生产绿碳化硅微粉，都是用专门的气流分级设备，能严格控制粒度分布，把大颗粒卡得死死的。从几百目到几千目甚至上万目，都能做出很窄的粒度区间。而且颗粒形状规整，这对切割和抛光来说太关键了——形状不好，切割效率上不去，抛光效果也出不来。

那这玩意儿现在都用在哪呢?最主力的市场，还得数光伏和半导体。 单晶硅、多晶硅、石英晶体的线切割，基本都离不开它。2022年国内碳化硅微粉产量15万吨，其中42%用在了光伏领域。这几年光伏产业多火啊，硅片切割对微粉的需求量蹭蹭往上涨。而且半导体国产化也在提速，晶圆加工这块的需求潜力巨大。

第二个大块头，是精密加工和抛光。 硬质合金、光学玻璃、陶瓷、石材、玛瑙、珠宝玉器，这些硬脆材料的研磨抛光，绿碳化硅都是好手。水晶抛光、特殊钢的精磨，它也能胜任。随着消费电子、光学仪器这些行业对精度要求越来越高，精密抛光这块的市场只会越来越大。

第三个方向，是高端耐火材料和工程陶瓷。 绿碳化硅可以做高级耐火材料、加热元件、热交换器这些。特别是反应烧结碳化硅陶瓷、无压烧结碳化硅陶瓷，在高温窑具、机械密封、防弹装甲这些领域用得越来越多。

那往后几年，绿碳化硅微粉的前景咋样?我琢磨着有这么几个趋势：

一个是高端化、精细化。 以前粗放式的应用，往后肯定行不通了。市场对微粉的要求会越来越苛刻：粒度分布要更窄、大颗粒要更少、颗粒形状系数要更好、纯度要更高。特别是半导体级应用，对杂质含量的要求近乎变态，这倒逼着生产企业在工艺上不断精进。

第二个是跟着新能源车和第三代半导体起飞。 碳化硅本身也是第三代半导体的核心材料。虽然目前说的主要是碳化硅衬底那块，但微粉作为加工耗材，也会受益于整个产业链的扩张。还有固态电池概念，虽然绿碳化硅不直接用在电池里，但相关材料的加工同样离不开它。

第三个是国产替代的空间还很大。 现在高端市场，特别是半导体领域的精密加工耗材，还是进口品牌占主导。但国内企业这几年进步很快，不少厂家的产品在性能上已经不输进口货。随着下游客户对成本控制越来越敏感，性价比高的国产微粉会越来越吃香。

第四个是市场分化会加剧。 据行业观察，现在碳化硅市场已经出现分化：黑碳化硅受钢铁行业拖累比较低迷，但绿碳化硅微粉这边走势稳健，需求一直在增长。随着新能源汽车、半导体、航空航天这些高端产业快速发展，高纯度的绿碳化硅微粉会越来越抢手。

总的来看，绿碳化硅微粉这行当，已经从过去的"大路货"慢慢变成"技术活"了。谁能在纯度、粒度、形状上做出差异化，谁就能抓住这波高端制造的红利。对于咱们从业者来说，别再抱着老观念觉得这就是个普通磨料，得重新认识这绿粉子的价值了。
