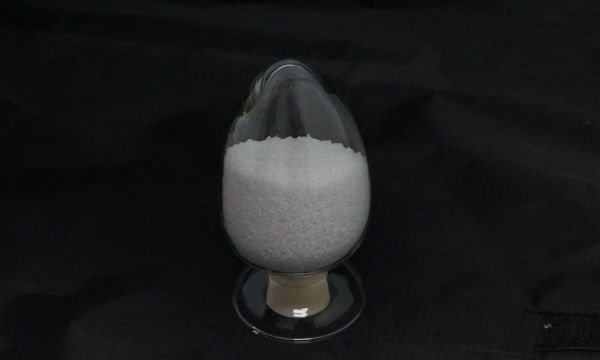

在光学车间里，师傅们最常念叨的一句话是：“镜片是磨出来的，不是造出来的。”这话虽有些夸张，却道出了光学器件制造的核心秘密——表面处理的质量，直接决定了最终成像的优劣。而在众多研磨材料中，氧化锆砂正扮演着越来越关键却常被忽视的角色。

一、从砂轮到镜片：一个被低估的过渡

提起氧化锆，很多人首先想到的是闪亮的假牙或是坚固的陶瓷刀。但在光学行业里，这种材料以“砂”的形态存在时，展现出另一番价值。我曾拜访过浙江一家为手机镜头供应镜片的企业。他们的技术总监告诉我一个很有意思的对比：“十年前我们主要用碳化硅和金刚石微粉，现在中高端产品的粗磨和半精磨工序，八成以上换成了氧化锆砂。”问及原因，他指着车间的良品率统计表说：“换了氧化锆砂之后，划伤率从千分之三降到了万分之五。别看数字变化不大，在光学行业，这已经是质的飞跃。”

氧化锆砂之所以能在光学领域站稳脚跟，靠的是它独特的“中庸之道”——硬度适中、韧性好、自锐性强。相比硬度更高的金刚石，它没那么“霸道”，不容易产生深层划伤;相比更软的氧化铈，它的切削效率又高得多。这种特性，正好契合了现代光学器件对“高效且精细”加工的需求。

二、四个关键作用：不只是磨得快

1. 阶梯式研磨中的“承上启下者”

制造一片高质量光学镜片，通常要经历粗磨、半精磨、精磨、抛光四道主要工序。氧化锆砂最擅长的是前半程——粗磨和半精磨。举个例子：一片直径50mm、厚度8mm的蓝宝石保护镜片，初始毛坯的厚度误差可能达到0.5mm。第一道粗磨要用W40(约40微米)的磨料快速去除多余材料。如果用金刚石，效率虽高，但很容易在表面留下需要后续花费大量时间才能消除的“暗伤”。氧化锆砂在这里的优势就显现出来了——它的切削是“渐进式”的，既能快速去除材料，又能为后续工序保留较好的表面完整性。车间的老师傅有个形象的比喻：“金刚石像斧头劈柴，一下是一下;氧化锆砂像刨子刨木头，一层一层来，表面更平整。”

2. 亚表面损伤的“控制大师”

光学材料最怕的是什么?不是表面的划痕——那些通过抛光还能修复，而是亚表面损伤。这种损伤隐藏在表面之下几微米到几十微米处，在后续使用中可能逐渐扩展，最终导致器件失效。

氧化锆砂在控制亚表面损伤方面有天然优势。它的硬度(莫氏硬度8.5)比多数光学玻璃(莫氏硬度6-7)高，足以有效切削，但又不像金刚石(莫氏硬度10)那样“过硬”。在相同加工条件下，使用氧化锆砂产生的亚表面损伤层深度，通常比金刚石少30%-50%。这对于红外窗口、激光晶体等对体缺陷极其敏感的光学器件尤为重要。有研究表明，在氟化钙晶体的研磨中，采用氧化锆砂可将后续抛光时间缩短40%，就是因为亚表面损伤层更浅。

3. 复杂面形的“塑形专家”

随着VR/AR设备、车载摄像头、内窥镜等产品的普及，非球面、自由曲面光学器件的需求激增。这些复杂面形的加工，对磨料提出了特殊要求。氧化锆砂的另一个优势在于它的形状可控性。通过特殊的制备工艺，可以生产出球形度很高的氧化锆微珠。这些微珠在研磨时，与工件的接触更均匀，压力分布更合理，特别适合加工曲率变化大的复杂面形。

深圳一家做AR眼镜光波导元件的企业分享过他们的经验：加工纳米压印用的石英模具时，使用球形氧化锆砂，面形精度PV值(峰谷值)可以稳定控制在0.3λ(λ=632.8nm)以内，而使用传统角形磨料，只能做到0.5λ左右。

4. 成本与性能的“平衡高手”

光学器件制造永远要在性能和成本之间找平衡。纯金刚石方案虽好，但价格昂贵;传统硅酸盐磨料便宜，但性能有限。氧化锆砂正好卡在一个甜蜜点上。

从直接成本看，氧化锆砂的价格大约是同等粒度金刚石微粉的1/5-1/3.但从综合成本考量，优势更明显：砂轮寿命延长、抛光工序简化、良品率提升。江苏一家光学企业的财务分析显示，在手机镜头模组的生产中，将部分工序的磨料从金刚石换为氧化锆后，单件加工成本下降了18%，而光学性能指标完全达标。

三、技术细节：看似简单，实则精妙

用好氧化锆砂，可不是简单地换种磨料那么简单。这里有几个关键的技术细节：

1. 粒度匹配的艺术

光学研磨讲究“循序渐进”，每一道工序的磨料粒度都要精心设计。典型的梯度可能是：

粗磨：W28-W40(28-40微米)

半精磨：W10-W20(10-20微米)

精磨：W5-W7(5-7微米)

每道工序去除的深度，一般是上一道工序所用磨料平均粒径的1.5-2倍。比如用W40磨完后，表面损伤层约60微米深，下一道用W20.去除80微米，确保完全消除上一道的损伤。

2. 分散与悬浮的技术

在精密研磨中，磨料往往不是单独使用，而是制成研磨液。氧化锆砂在液体中的分散稳定性直接影响加工效果。现在的主流做法是通过表面改性——在颗粒表面接枝亲水性官能团或高分子链，形成空间位阻，防止团聚。

好的氧化锆研磨液，静置24小时后沉降率不超过5%，能保证在整个加工过程中浓度稳定。

3. 与设备的协同优化

现代数控研磨机有精确的压力、转速控制，配合氧化锆砂的特性，可以开发出更优的工艺参数。比如氧化锆砂的“自锐性”较好(磨钝的颗粒容易破碎露出新刃)，可以采用相对较高的转速和较小的压力，在保证切削效率的同时减少热量积累。

四、实际应用中的智慧

1. 材料匹配：不是万能钥匙

虽然氧化锆砂适用性很广，但也不是万能的。对于超硬材料(如碳化硅、氮化铝)，金刚石仍是首选;对于极软材料(如硫系玻璃)，氧化铈可能更合适。关键在于根据工件材料的硬度、脆性、化学稳定性来选择合适的磨料组合。

经验丰富的工艺工程师会建立自己的“磨料选择矩阵”，针对不同材料、不同精度要求，快速确定最优方案。

2. 过程监控：数据不说谎

在高端光学制造中，磨削过程的监控越来越精细化。通过在线检测表面粗糙度、亚表面损伤(激光散射法)、磨削力等参数，可以实时调整工艺。有企业发现，使用氧化锆砂时，磨削力信号比使用金刚石时稳定得多，波动幅度小30%以上，这意味着加工过程更可控。

3. 环保考量：绿色制造的推动者

与传统含稀土元素的抛光粉相比，氧化锆砂的环境友好性更好。它化学性质稳定，不含有毒重金属，废液处理相对简单。随着环保要求日益严格，这一优势正变得越来越重要。

五、未来展望：智能化时代的升级

当前，氧化锆砂的应用正在向两个方向发展：一是功能复合化。通过在氧化锆颗粒表面包覆其他功能材料，实现“一粉多能”。比如包覆一层软质材料，在研磨后期起到抛光作用，实现“研磨-抛光”一体化。二是过程智能化。结合在线监测和大数据分析，开发自适应磨削系统。系统可以根据实时检测的表面状态，自动调整磨料浓度、粒径配比等参数，实现“智能研磨”。

在光学器件这个追求极致精度的领域，任何材料的选用都经过了千锤百炼的考验。氧化锆砂能从众多磨料中脱颖而出，靠的不是某项参数的绝对领先，而是它在效率、质量、成本三者间找到的绝佳平衡点。

下次当你用手机拍出一张清晰的照片，或是通过VR设备沉浸于虚拟世界时，或许可以想到，在那片不起眼的镜片背后，曾有无数微小的氧化锆颗粒辛勤工作过。它们以最朴素的方式——通过千万次的摩擦与切削，为光铺平了前行的道路。这大概就是现代制造业的辩证法：最先进的光学成像，始于最原始的研磨;最精密的表面，成于最基础的砂粒。氧化锆砂，这个光学界的“隐形冠军”，正以其特有的方式，诠释着“平凡中见真章”的制造哲学。
