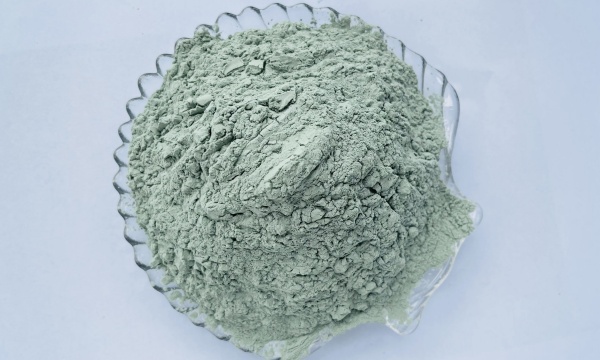

朋友，你手机里那块指甲盖大小的芯片，藏着上百亿个晶体管。这些比病毒还小的结构是怎么刻出来的?一部分功劳，得归功于一种灰绿色的粉末——绿碳化硅微粉。它不像光刻机那么名声在外，却是芯片从粗坯到精品的“幕后雕刻师”。说它像砂纸，因为打磨确实是它在半导体行当里最古老、最不可替代的活儿。不过这里的“打磨”，可比你给木头抛光要精细一万倍。从硅锭上切下来的晶圆(就是芯片的底盘)，表面坑坑洼洼，像月球表面，根本没法直接“盖房子”。第一步，就得把它磨成完美镜面。

这活儿，绿碳化硅微粉最拿手。尤其是粒径在微米级的那种，硬度仅次于金刚石。把它调成研磨液，配合精密的研磨设备，能像无数把纳米小铲子，一层层、均匀地把硅片表面的高点削平。干这活，不能急，也不能手重。磨快了容易划伤，磨深了浪费宝贵材料。老师傅们管这叫“化学机械平坦化”(CMP)的前奏，是芯片制造的“地基找平”，差一纳米都不行。

别以为这只是个粗糙的开场。研磨留下的表面损伤层，也得靠绿碳化硅微粉来处理。用更细的粉，配合化学溶液，进行“抛光”，既能去除损伤，又能进一步提高平整度。这就好比用粗砂纸磨平木头后，还得用细砂纸过一遍，才能上漆。除了处理硅片本身，绿碳化硅微粉更大的用武之地，是在芯片制造的过程中，给各种薄膜材料“做造型”。芯片是三维结构，需要在硅片上堆叠很多层不同材料的薄膜(比如二氧化硅做绝缘，金属做导线)。每一层薄膜刻出电路图案后，表面都变得高低不平。如果不磨平，下一层就没法精准铺上去。

这时候，绿碳化硅微粉研磨液就登场了。它被精心调配成“聪明”的浆料，能选择性地磨掉高处的材料，留下低处的。比如，磨二氧化硅层时，它对硅的去除率就得很高，但对底下停止层的材料就得“手下留情”。这精度，要求研磨液配方像高级药方一样讲究——粉的粒径、形状、硬度，悬浮液的pH值、添加剂，全都得严丝合缝。一个参数不对，不是磨不平，就是把不该磨的底层给“误伤”了，整片晶圆就可能报废。

听着玄乎吧?这就对了。芯片厂里用的绿碳化硅微粉，跟你工厂里磨具的完全是两个世界的东西。它必须是“高纯”的，纯度往往要求99.99%以上(4N级)，甚至更高。为啥?因为一丁点金属杂质(像铁、钠、钾)，都可能像毒药一样“污染”晶圆，导致晶体管漏电、性能不稳定。这些杂质含量得用十亿分之一(ppb)来计量。

“粒径”更是命根子。不是说越细越好，而是粒径分布必须“窄”。如果一批粉里大的大、小的小，研磨时大的颗粒就会像“害群之马”，在平滑表面划出致命的“划痕”(Scratch)。这些划痕在后续工序中会放大，直接导致电路断路或短路。所以，顶尖的绿碳化硅微粉生产，得像筛珍珠一样，把粒度控制得无比均匀。还有“形貌”。理想的颗粒最好是接近球形的多面体，这样研磨均匀、划伤少。如果颗粒形状太尖锐、太不规则，就容易闯祸。所以从原料合成到破碎、分级、提纯，每一步都是技术活，容不得半点马虎。

说到提纯，那可是另一番功夫。为了去掉那要命的金属杂质，得用上高温氯气处理、酸洗、水洗、磁选等一连串“组合拳”。整个过程必须在超净环境下进行，防止二次污染。生产这种粉的车间，洁净度比医院手术室还高。正因为要求如此苛刻，高品质半导体用绿碳化硅微粉的供应，长期被少数几家国外巨头把持。它不仅贵，而且很多时候是“卡脖子”的战略材料。不过这几年，咱们国内一些企业也开始攻关，做出了不错的产品，开始在部分中高端制程中试用、替代。这是产业链自主可控必须迈过去的一道坎。

所以你看，这不起眼的灰绿色粉末，在芯片制造这座科技金字塔里，扮演的是“基础工匠”的角色。它不发光，不发热，却在每一次精准的磨削中，为亿万晶体管铺平道路。从粗糙的硅片到光滑的镜面，从崎岖的薄膜到平整的层叠，少了这一步，后续的光刻、刻蚀、离子注入这些更精密的工艺，都成了无本之木。下次当你惊叹于手机又快了一些，电脑又轻了一些的时候，或许可以想到，在这背后，是无数像绿碳化硅微粉这样的基础材料，在纳米尺度上，以近乎极致的纯净与均匀，默默地支撑着整个信息时代的精密与辉煌。它或许永远站在舞台的阴影里，但它的存在，是聚光灯下一切奇迹得以发生的前提。
