“王总，您这窑口衬砖才用半年就酥了?不应该啊!” 耐火材料厂的刘工捏着掉渣的砖块，一脸困惑。对面的窑炉老板直拍大腿：“嗨!图便宜用了批不明来路的白刚玉骨料，升温到1600度就扛不住了，这炉子一停一开，损失大发了!” 旁边抽烟的老赵插了句嘴：“白刚玉?得认准了那‘热稳’的!热浪里不趴窝的，才是真硬骨头。” 这话算是点到了根子上——白刚玉砂能在高温、严苛的工业战场上叱咤风云，靠的就是一身“泰山崩于前而色不变”的热稳定性真功夫。 今儿咱就掰扯掰扯，这“硬骨头”到底硬在哪，又是怎么在各大工业领域“扛大梁”的。

一、 热稳定性的“内家修为”：为啥白刚玉砂不怕“烤”?

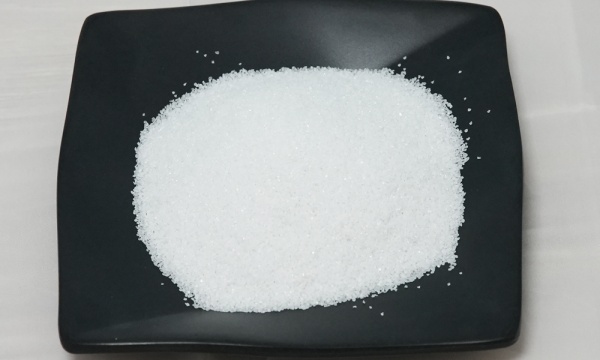

白刚玉砂(主要成分α-Al₂O₃)的热稳定性，可不是凭空吹出来的，那是晶体结构和成分纯度带来的“内功修为”。

“骨架”硬朗，高温不“散架”：

刚玉晶体结构稳如磐石：白刚玉是α-氧化铝的致密单晶相。这种晶体结构(六方最密堆积)在超高温下(熔点高达2050℃)都极其稳定。想象一下，它的原子就像训练有素的士兵，排列得紧密有序，即使高温“热浪”冲击，也很难让它们“乱了阵脚”，发生破坏性的晶型转变(不像某些材料高温下会从一种晶体结构变成另一种，体积剧烈变化导致崩裂)。

热膨胀系数“低调”：白刚玉的线膨胀系数相对较低(约7-8×10⁻⁶/℃, 20-1000℃)。这意味着它在加热或冷却过程中，体积变化比较“温和”。尤其在温度剧烈波动的场合(比如工业窑炉的启停、急冷急热)，这种“温和”的特性让它不容易因为内外温差导致的巨大热应力而开裂、剥落或粉化。这是它区别于很多其他耐火骨料和磨料的核心优势。

“血液”纯净，杂质少“作妖”：

高纯度是根基：优质白刚玉砂的Al₂O₃含量通常在99%以上(高端产品甚至>99.5%)。杂质(特别是Na₂O, K₂O, SiO₂, Fe₂O₃等)含量被严格控制到极低水平(如Na₂O<0.1-0.3%)。为啥这么较真?因为这些杂质就像“定时炸弹”：

低熔点玻璃相“捣乱”：像Na₂O、K₂O这类碱金属氧化物，在高温下容易与其他杂质(如SiO₂)形成低熔点的玻璃相。这些玻璃相在高温下会软化甚至液化，大大削弱材料的耐火度和高温强度，导致材料在高温荷重下提前“趴窝”、变形。

高温下“搞腐蚀”：某些杂质在特定高温气氛下(如还原性或碱性气氛)还可能发生反应，侵蚀白刚玉晶粒或与之结合的基质，破坏整体结构。

“高温煅烧”是秘密武器：很多高端白刚玉砂在生产中会经过一道特殊的“高温煅烧”工艺(通常在1300-1600℃)。这相当于给砂子做一次“深度桑拿排毒”。它能有效驱赶掉残余的挥发性杂质(如未除尽的碱金属氧化物)、促进晶体结构更加完善(减少内部缺陷)、大幅提升砂粒自身的高温体积稳定性（重烧线变化极小）和强度（减少使用中的颗粒破碎）。经过这道工序的砂子，面对高温挑战时，那份“定力”截然不同。

二、 工业战场显身手：热稳定性驱动的核心应用

白刚玉砂这身“耐烤”的本事，让它成了众多高温、高强、高稳定性要求领域的“香饽饽”。

耐火材料的“脊梁骨”：

高性能耐火浇注料/预制件：这是白刚玉砂热稳定性价值体现得最淋漓尽致的地方。在钢铁冶金(钢包包衬、透气砖、铁钩浇注料)、水泥回转窑(窑口、喷煤管、篦冷机)、石化工业(裂解炉、气化炉)、有色冶炼(铝电解槽、铜冶炼炉)等核心高温部位，白刚玉砂作为关键骨料被大量使用。它卓越的高温强度、体积稳定性和抗渣侵蚀性，确保了这些耐火内衬在动辄1600-1800℃的严酷环境下，能长时间承受高温、熔渣/金属液冲刷、温度剧烈波动等多重蹂躏而不失效，保障生产安全与连续运行。特别是那些需要抵抗强碱性侵蚀的场合(如水泥窑)，低钠高纯白刚玉砂几乎是不可替代的选择。

高级耐火砖：如刚玉砖、铬刚玉砖、锆刚玉砖(AZS砖)等，白刚玉砂同样是核心原料，提供主要的刚玉相骨架，赋予砖体极高的荷重软化温度和抗热震性。

精密研磨抛光的“定海神针”：

硬脆材料加工（半导体/光学/蓝宝石）：加工硅片、碳化硅衬底、蓝宝石窗口片、光学玻璃等，对磨料的稳定性和一致性要求近乎苛刻。白刚玉砂(尤其是微粉级)凭借其：

高温下硬度不减：在高速磨削产生的高温下，其莫氏9级的高硬度保持稳定，确保持续的切削力。

热稳定性好，颗粒不易破碎：高温煅烧过的白刚玉砂韧性增强，在磨削压力下不易过度破碎产生划伤工件的粗大颗粒或过细的无效粉末，保证加工表面质量(Ra值)和精度稳定可控。

化学惰性强：不易与工件材料或冷却液发生不良反应，避免污染。

这些特性使其成为精密研磨液、抛光液、固结磨具(如金刚石线锯的研磨液载体)中不可或缺的“主力军”。

高温陶瓷与特种涂层的“筋骨”：

结构陶瓷增强增韧：将高纯白刚玉颗粒或晶须作为增强相，加入到氧化铝、莫来石等陶瓷基体中，能显著提高陶瓷材料的高温强度、韧性(抗热震性)和耐磨性，用于制造耐高温喷嘴、耐磨衬板、切割刀具等。

热喷涂/等离子喷涂粉末：高纯度、球形化(或致密破碎)的白刚玉粉末，通过喷涂工艺在金属基体表面形成耐磨、耐腐蚀、耐高温氧化的防护涂层。其优异的热稳定性确保了涂层在高温服役环境下结合牢固、不易剥落、性能持久。广泛应用于航空发动机部件、电厂锅炉管道、化工机械等。

铸造业的“清道夫”与“造型师”：

高端铸造型砂/涂料骨料：对于铸造高温合金、不锈钢、大型精密铸件，对型砂的高温稳定性和化学惰性要求极高。高纯白刚玉砂(或煅烧刚玉砂)具有：

耐火度高：能承受高达1800℃以上的金属液冲刷而不烧结、不溃散。

热膨胀系数低：减少铸件因型砂膨胀受阻而产生的热裂倾向。

几乎无化学反应：避免与活性强的金属液(如钛合金)发生反应污染铸件。

喷砂/抛丸清理：虽然温度不高，但对磨料自身的强度和耐用性(抗破碎性)有要求。高温煅烧处理的白刚玉砂韧性好，反复冲击不易粉化，清理效率高且粉尘相对少，寿命长，常用于清理高价值的精密铸件、航空航天部件、模具等。

三、 用好这块“硬骨头”：选型与应用的关键点

白刚玉砂虽好，但用对了才是宝。选型和应用中得抓住几个命门：

“纯度”是王道，应用不同要求异：

耐火材料领域：死磕Al₂O₃含量(>99%甚至99.5%+)和关键杂质含量(Na₂O、SiO₂、Fe₂O₃等)。做碱性环境应用的，Na₂O含量要压到最低(<0.1%)。

精密研磨领域：纯度要求高，同时要严格控制磁性物含量(常要求<30ppm甚至<10ppm)和微粉含量(影响分散性和切削效率)。粒度分布集中度也极其关键。

铸造/喷砂领域：对纯度的要求相对宽松，但颗粒强度（韧性）和粒形（影响流动性、回收率） 是重点。高温煅烧砂更耐用。

“粒度”与“粒形”大有讲究：

耐火骨料：关注合理的粒度级配(粗、中、细砂比例)，以堆积最紧密，获得最佳的施工性能和烧结后强度。颗粒形状(棱角状利于咬合，球状利于流动)也影响浇注料性能。

研磨抛光：精确的粒度号（F, P标准） 和窄的粒度分布是核心要求。颗粒形状(如棒磨砂更等积，对辊破砂更棱角)影响切削效率和工件表面光洁度。

喷砂：根据清理要求(除锈等级、粗糙度)选择合适粒度。棱角锋利的砂子切削力更强。

“高温煅烧”的价值判断：

如果应用场景涉及剧烈温度变化、需要极高的颗粒强度(减少破碎损耗)或追求极致的体积稳定性(如精密铸造、高端耐火)，那么额外的高温煅烧处理带来的性能提升，往往能抵消其增加的成本，性价比更高。固定炉工艺自然冷却时间长，晶体发育好，有时也被认为具有类似煅烧的效果。

供应商的“火眼金睛”：

别光看价格和宣传。要求供应商提供详尽的检测报告(化学成分、粒度分析、磁性物、堆积密度、典型应用数据等)。有条件的，自己送权威第三方检测关键指标(如热膨胀系数、重烧线变化)。实地考察供应商的原料控制、熔炼工艺(倾倒炉优先)、加工流程(尤其是磁选强度)和品控体系，比听销售讲一百遍都靠谱。

结语：真金不怕火炼

站在烈焰熊熊的钢包旁，看着由高纯白刚玉骨料构筑的衬体在1600多度的钢水里岿然不动，老赵那句话又在耳边响起：“热浪里不趴窝的，才是真硬骨头。” 白刚玉砂的价值，恰恰在于这份在极端环境下淬炼出的可靠与稳定。

它不是最便宜的选择，但绝对是高温战场上的“定海神针”。当生产的连续性、产品的精密性、设备的安全性被放在首位时，这份由高纯度、稳定晶体结构和精湛工艺共同铸就的“热稳定性”，就成了无法替代的核心竞争力。真金不怕火炼，好砂无惧高温。 选对、用好了这块“硬骨头”，就等于在工业生产的熔炉里，筑起了一道最值得信赖的防线。
