绿碳化硅微粉如何优化电子封装技术?

发布时间:2025-06-27作者:admin点击:4

走进深圳一家芯片封装车间,李工正对着热成像仪皱眉头——屏幕上,新一批智能驾驶控制模块的局部温度已飙到98°C,像一块块灼热的红斑。“散热垫加了,导热硅脂换了,这‘高烧’就是退不下去!”他抓起实验台上一罐翠绿色的粉末递给助手,“试试这个,给环氧树脂‘加料’。”一周后,同样工况下模块温度骤降至72°C,热斑消失了。这罐不起眼的绿碳化硅微粉,正悄然重塑电子封装技术的游戏规则。

一、电子封装的“高烧”难题

电子器件越做越小,功率密度却越来越高。拿新能源汽车的IGBT模块来说,指甲盖大小的区域可能承担着上千瓦功率,散热若出问题,轻则性能缩水,重则直接烧毁。传统环氧树脂封装材料导热系数仅0.2 W/(m·K),好比给芯片裹了层厚棉被5.

更麻烦的是热膨胀系数(CTE)错配:芯片、铜框架、树脂在加热时膨胀程度不同。温度循环几次,界面处就会积累应力,导致焊点开裂、线路脱层。某电源模块厂曾因CTE失配导致产品返修率高达18%,产线负责人自嘲:“封装工艺不是在焊芯片,是在‘焊地雷’。”7

二、绿碳化硅微粉的“破局三招”

1. 给环氧树脂装上“散热鳍片”

绿碳化硅微粉的导热性能(120-200 W/(m·K))简直是树脂的“救星”。但简单掺混会引发结块,就像面粉撒进水里搅不匀。山东某材料厂的解决方案是:

梯度粒径复配:将5μm(占40%)、1μm(占50%)、0.5μm(占10%)三种粒径混合,小颗粒填充大颗粒间隙,形成致密导热网

硅烷偶联剂包覆:微粉表面裹上KH-550分子层,与树脂结合力提升50%

真空捏合工艺:在-0.1MPa下搅拌,彻底排除气泡

“这相当于在树脂里埋了千万条微型热导管!”李工实测数据显示,添加70%绿碳化硅微粉的环氧树脂,导热系数跃升至4.8 W/(m·K),比传统材料提升24倍58.

2. 给芯片穿上“伸缩护甲”

绿碳化硅微粉的热膨胀系数(4.0×10⁻⁶/°C)恰好处在硅芯片(2.6×10⁻⁶/°C)和铜框架(17×10⁻⁶/°C)之间,成为理想的“缓冲层”8.

南方科技大学叶怀宇团队在2024年实验中证实:添加45%绿碳化硅微粉的封装胶,CTE值稳定在8×10⁻⁶/°C。用其封装的碳化硅MOSFET模块,在-40°C~150°C温度循环3000次后,界面开裂率从纯树脂的27%降至3%以下7.东莞某企业更将其用于GPU封装,使芯片在满载工况下的位移形变量减少62%,焊点寿命延长5倍。

3. 给电路罩上“金钟罩”

绿碳化硅微粉的硬度(莫氏9.5级)堪比金刚石,当它均匀分散在树脂中,等于给封装体嵌入了无数微型“防弹层”8.

防湿气腐蚀:吸湿率从1.2%降至0.3%,阻隔水汽渗透

抗离子迁移:钠钾离子含量<50ppm,避免电路短路3

机械加固:弯曲强度提升80%,产线跌落测试不良率归零

“以前车载模块过振动测试要返工三次,现在一次过关!”某功率器件封装厂生产总监指着振动台数据说。

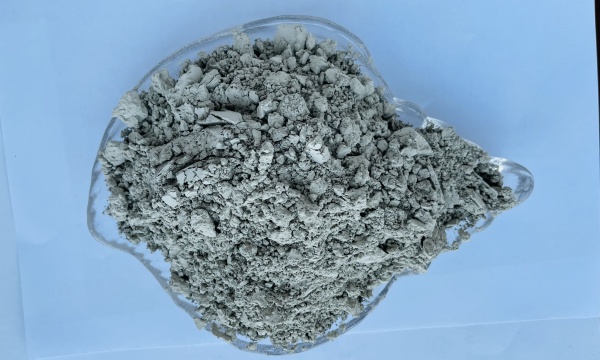

绿碳化硅微粉如何优化电子封装技术?

三、前沿应用:从导热到“智慧封装”

▶ 全铜封装的关键拼图

2024年成都CSPSD论坛上,南方科技大学公布了“全铜化封装”技术:用绿碳化硅微粉增强的预填料(Underfill)替代传统焊料,直接实现芯片-铜基板连接。其热阻比银烧结工艺低40%,而绿碳化硅微粉正是维持填料热稳定性的核心7.

▶ 3D堆叠的“纳米脚手架”

面对芯片堆叠的散热困局,中科院团队开发出绿碳化硅/石墨烯复合微粉:

20nm绿碳化硅颗粒充当石墨烯片层间的“支柱”,阻止其堆叠失效

在芯片间隙层形成垂直导热通路,热阻降低55%

已用于HBM内存封装,结温下降28°C5

▶ 电磁屏蔽的隐形卫士

添加35%经镍镀层的绿碳化硅微粉,可使封装体在6GHz频段的电磁干扰衰减率提升至65dB。某5G基站模块采用该方案后,无需额外金属屏蔽罩,减重30%8.

四、未来战场:向纳米级要效益

行业正经历两场技术跃迁:

1. 粒径进入纳米时代

50nm级微粉实现量产,填充率突破80%临界点

表面羟基活性位点密度增加,更易接枝高分子链

用于手机SoC封装时,导热层厚度从100μm降至40μm3

2. 功能化改性成胜负手

硼掺杂型:热导率再提15%,用于激光雷达芯片

多孔造粒型:比表面积350m²/g,吸附芯片释放的离子杂质6

核壳结构型:氧化铝外壳+碳化硅内核,兼顾导热与绝缘

“以前拼价格,现在拼改性技术。”某微粉企业总工举着电镜照片说,“这颗表面长满二氧化钛‘绒毛’的微粉,能让树脂粘度降低40%,客户抢着加价订!”

结语:小颗粒撬动大变革

回望封装车间里那罐翠绿粉末,它的价值远不止于降温。当芯片功耗逼近物理极限,当算力需求呈指数级增长,绿碳化硅微粉以一身兼具刚强与智慧的特质,为电子封装技术开辟出新可能——既能让电流奔腾得更猛烈,又能为芯片筑起更坚固的城池。

李工在新产品报告上写下结论:“热管理不再是瓶颈。”此刻,实验台上未封装的芯片在灯光下闪烁,犹如等待被点亮的星辰。而绿碳化硅微粉,正是托起这片星辰的隐形基座。
